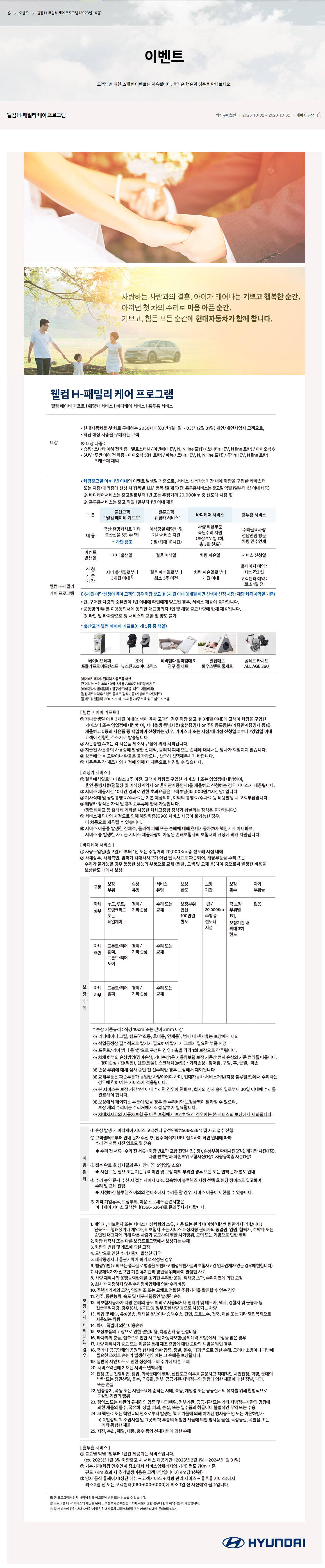

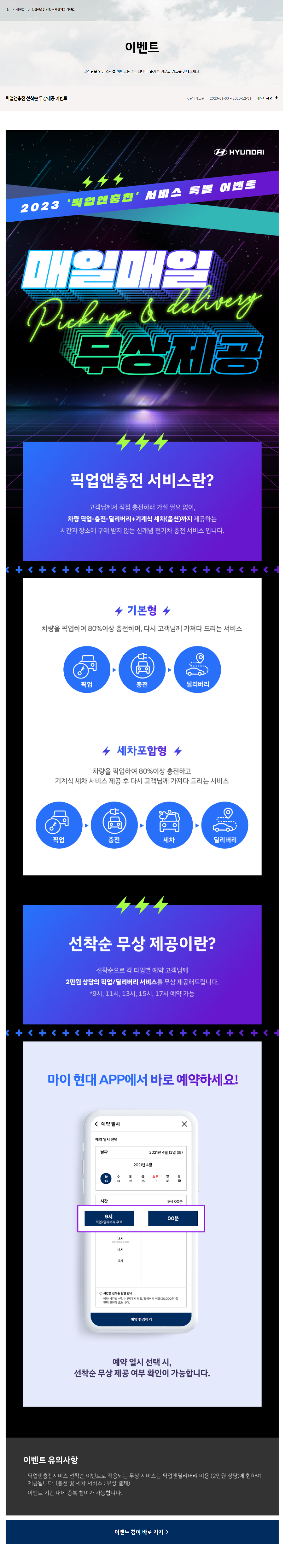

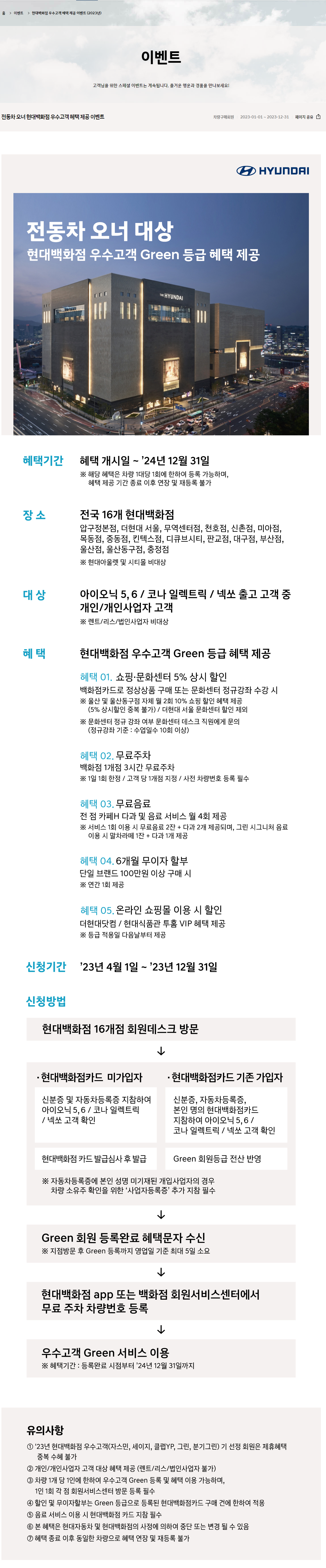

23.10기준 현대차 구매 이벤트 (기록보관용) 2023.10.31

후도어 탈거 방법

사탕숟가락 2025. 4. 19. 02:50

2025. 4. 19. 02:50

요약
1. 후도어 열어 레칫볼트 해체후 문닫음
2. 운전석 도어 열어서 위 2개, 아래 2개 볼트 해체
3. 후도어와 차체 연결된 케이블(고무캡 제낌) 해체
4. 후도어 들어서 내리기
*조립은 분해의 역순

*참고 : https://youtu.be/Etn4xmQIAko?t=87

'자동차정보 모음 > RAY' 카테고리의 다른 글

레이 시거잭 DIY (0)	2025.03.23
락폴딩 (0)	2025.02.09
레이(2016) 올인원 설치 (오디오만 있는 형태일때) (0)	2025.02.09

레이 시거잭 DIY

사탕숟가락 2025. 3. 23. 10:43

2025. 3. 23. 10:43

'자동차정보 모음 > RAY' 카테고리의 다른 글

후도어 탈거 방법 (0)	2025.04.19
락폴딩 (0)	2025.02.09
레이(2016) 올인원 설치 (오디오만 있는 형태일때) (0)	2025.02.09

락폴딩

사탕숟가락 2025. 2. 9. 02:22

2025. 2. 9. 02:22

레이 락폴딩릴레이 DIY 입니다.

*요약

1. 도어트림 볼트해체(문열림쪽 1, 손잡이바닥2)
2. 트림해체 (해체후케이블 분해)
3. 배선따서 연결
레이 회색→모듈 녹색
레이 갈색→모듈회색
4. 모듈은 도어트림 도어스위치하단에 부착

'자동차정보 모음 > RAY' 카테고리의 다른 글

후도어 탈거 방법 (0)	2025.04.19
레이 시거잭 DIY (0)	2025.03.23
레이(2016) 올인원 설치 (오디오만 있는 형태일때) (0)	2025.02.09

레이(2016) 올인원 설치 (오디오만 있는 형태일때)

사탕숟가락 2025. 2. 9. 02:03

2025. 2. 9. 02:03

*준비물

- 레이용 안드로이드 올인원 (기기부착용 프레임, 필요시 후방카메라 포함)

- 기타 : 전동드릴, 테사테이프, 10mm 복스알?

- 사전 학습(유튜브를 통한 이미지 트레이닝)

1)훼사원 https://www.youtube.com/watch?v=IvAxaY4kjxM&t=958s
2)구탱이 https://www.youtube.com/watch?v=kRhLs2Zb7Yc&t=2085s

3)차뜯남 https://www.youtube.com/watch?v=tLtHgB4l_Ss

1. N단에서 기어봉 뽑기 (Shift키 눌러 기어위치 변경)

- 헤라를 이용해 기어박스 뜯기 (뜯고나서 커넥터 분리)

https://youtu.be/kRhLs2Zb7Yc?t=57

2. 순정오디오 커버 분리 (하단에 2개)

https://youtu.be/kRhLs2Zb7Yc?t=157

- 비상등 커넥터 분리 및 순정프레임에 붙어있는 비상등은 빼놓기 (추후 올인원용 프레임에 이식설치 필요)

- 커버에 붙어있는 고정클립도 빼놓기 (올인원용 프레임에 이식)

3. 순정오디오 제거

https://youtu.be/kRhLs2Zb7Yc?t=228

- 상단2개, 하단2개 고정볼트 제거 후 기기 빼기 (후면에 연결된 커넥터 해제)

4. 올인원 설치1 (기기부분)

1) 프레임에 올인원 기기 부착 + 때놓았던 비상등도부착 + 순정오디오 프레임에 때놓았던 흰색클립도 이식

https://youtu.be/kRhLs2Zb7Yc?t=482

2)배선깔기

*4G안테나와 GPS안테나 배선이 동일하므로, 별도 표식으로 기기후면 부착시 인지할 수 있도록 할것

- 4G안테나는 기기부착위히 후면 아무때나 붙여서 고정

- USB선과, LTE전은 다시방에 미리 빼놓기

3) 순정마이크 살리기 : (준비물 : 유심핀, 수축튜브, 라이터)

-번들마이크 중간을 자르고 겉배선을 10번(+), 속배선을 22번(-) 에 연결후 Mic잭을 안올 뒷편의 Mic in 연결함

*간단한 방법 : 순정배선의 10번, 22번을 잭에서 자르고, 번들마이크에 해당하는 배선과 직결할수도 있다

만약 순정배선을 최대한 유지한상태로 연결하려면

- 올인원 커넥터에서 사용하지 않을 핀을 빼서 10번 22번에 옮겨서 핀 이식

- 순정커넥터 = 올인원커넥터 연결 후, 올인원 커넥터의 10번 22번에 해당하는 선과 번들마이크 선을 연결.

https://youtu.be/r6Sa6OQLFO8?t=164

이방법이 어렵다면?
순정핀을 심고 3.5 모노터미널로 연결하는 방법도 있음
*구매처 : https://smartstore.naver.com/yellownetwork/products/5910065707

*방법 https://youtu.be/yZaaXfo_d60?t=52

순정커넥터 이식사진 (출처 : https://cafe.naver.com/clubkiakue/2208553)

전자회로도

5. 올인원 설치(후방카메라) : https://youtu.be/tLtHgB4l_Ss?t=239

- 준비물 : WD40, 세탁소 철사 옷걸이(또는 철사), 니퍼, 10mm 복스(조절렌치)

*바로 후방트림 탈거하기 전에, 선부터 먼저 연결후 올인원에서 후방신호 넣엇을 때 작동되는지 확인부터 하고 작업할것

개념도

*트렁크 트림탈거 후 카메라 설치

1) 트렁크트림에 부착된 볼트4개 제거 후 트림탈거

2) 트림탈거 후 트림프레임 중간 10mm 복스 2곳을 탈거 (탈거 후 후카 설치할 연결부분의 피스를 롱노즈로 눌러서 빼기 쉽게 밀어냄)

3) 트렁크 내려서 번호판등 가니쉬 뜯어냄. 이후 후방카메라 설치할곳 타공 후 후방카메라 설치

4) 후미등의 후진전원선 (+, -)를 연결한다. *상세위치는 사진 및 유튜브 참조

https://youtu.be/tLtHgB4l_Ss?t=432

5) 선정리 및 작동유무 체크 + 핸들맵핑

'자동차정보 모음 > RAY' 카테고리의 다른 글

후도어 탈거 방법 (0)	2025.04.19
레이 시거잭 DIY (0)	2025.03.23
락폴딩 (0)	2025.02.09

주요부품 품번

사탕숟가락 2023. 11. 12. 21:30

2023. 11. 12. 21:30

출처 : https://cafe.naver.com/cafeclip/1091681

아이오닉5 DIY 순정 부품번호(품번) 정리 (Rev.1)

대한민국 모임의 시작, 네이버 카페

cafe.naver.com

검색 사용	설명 및 특이사항	단가	한글 부품명
81353B10004X	도어 스트라이커 커버	550	커버－도어 스트라이커
81125GI000	본넷 방음판	35,970	패드－후드 인슐레이팅
8112637010	본넷 방음판 설치용 클립	110	클립－후드 인슐레이팅 패드 마운팅
GIF46AC100	수출용 머드가드	40,500	머드 가드 킷
N9817AP000	테일게이트(트렁크) LED 램프	122,621	테일게이트 램프
928923S000NNB	화장등(스위치 포함) 검정	4,510	램프 어셈블리-베너티,우측
928923S000TRY	화장등(스위치 포함) 검정	4,510	램프 어셈블리-베너티,우측
928923S000WK	화장등(스위치 포함) 색 모름	4,510	램프 어셈블리-베너티,우측
928923S000YGE	화장등(스위치 포함) 색 모름	4,510	램프 어셈블리-베너티,우측
8999900056AS	전원에 연결되는 커넥터(3선)	1,100	070 MLC CAP HSG 3P
9999900005AS	베네티에 연결되는 커넥터(2선)	990	250 POSITIVE DBL LOCK 2P NATUR
911802D900	베네티에 연결되는 커넥터(2선)	1,903	와이어링 하네스-글로브 박스
1898000942AS	베네티에 연결되는 커넥터(2선)	1,100	AMP_PLM2_02F_HD
81880GI100YGN	트렁크 On/Off 버튼	6,160	스위치 앗세이－파워 테일 게이트
1879004332AS	트렁크 On/Off 버튼에 연결되는 커넥터(2선)	3,520	KUM_025WP_6F
935552H0009P	트렁크 On/Off 버튼	2,640	스위치 어셈블리－트렁크 리드 오프너
935552H0009Y	트렁크 On/Off 버튼	2,640	스위치 어셈블리－트렁크 리드 오프너
1897702223AS	트렁크 On/Off 버튼에 연결되는 커넥터(2선)	990	KET_070_02F
624A0CVAA0	스트럿링	2,750	레인프-스트러트 링 프론트
55499GI100	다이나믹 댐퍼	23,100	댐퍼 어셈블리-리어 다이나믹
85838B1600	코트 후크(고리) (B필러 장착)	1,210	훅 어셈블리-코트
85340GI400YGU	손잡이 (운전석 뒤 2열, 고리 있음)	5,060	핸들 어셈블리－루프 어시스트 리어,좌측
85340M0000YGU	손잡이 (조수석, 조수석 뒤 2열, 고리 없음)	5,060	핸들 어셈블리－루프 어시스트 프론트,좌측
853404D000TW	선글라스 케이스 (베이지)	8,030	트레이 어셈블리－루프 사이드
853404D000QW	선글라스 케이스 (그레이)	8,030	트레이 어셈블리－루프 사이드
88431G8500NNB	워크인 스위치	11,000	스위치-WALK IN
857803T000	안전 삼각대 걸이	2,640	홀더 어셈블리-트렁크리드 워닝 트라이앵글
1244105163	안전 삼각대 걸이 태핑 스크류	99	스크류－태핑
1491005000	안전 삼각대 걸이 태핑 스크류 리테이너	110	리테이너－태핑 스크류
85780D2000	안전 삼각대 (설치만 해도 반사판으로 위험 알림 가능?)	10,780	워닝 트리이앵글스 어셈블리
32700CU200	GV60 오르간 페달 (퀵다운스위치 없음)(EV전용) (브라켓 별도)	40,480	페달 어셈블리-악셀러레이터
32700T1200	GV70 오르간 페달 (퀵다운스위치 있음)(내연기관용) (브라켓 별도)	55,440	페달 어셈블리-악셀러레이터
9999900109AS	오르간 페달용 전선?	4,180	R-0.64mm WP 6F(B) SUM
98350S1000	와이퍼 (운전석)	10,890	블레이드 어셈블리-와이퍼,운전석
98360Q5000	와이퍼 (조수석)	9,460	블레이드 어셈블리-와이퍼,조수석
98351B1000	와이퍼 리필 고무(운전석)	3,520	러버 어셈블리-와이퍼 블레이드(운전석)
983612V000	와이퍼 리필 고무(조수석)	2,200	러버 어셈블리-와이퍼 블레이드(조수석)
92125H8350	라이트 흡습제(데시칸) 35g	2,860	모이스처 업소번트
97133AO100	아이오닉6 에어컨 필터	15,070	필터 어셈블리-에어
97133L1100	아이오닉5 에어컨 필터 (활성탄 항균) (by 한온시스템)	37,510	필터 어셈블리-에어
97133N9000	EV6 에어컨 필터 (활성탄 항균) (by DOOWON)	28,160	필터 어셈블리-에어
GIC79AC200	PM0.3 HEPA E11 에어컨 히터 필터 (by 성창오토텍)	26,400	필터-헤파 에어 컨디셔너
93502JI100VCA	G80 스타트 버튼	23,540	스위치 어셈블리-버튼 스타트
86310GI000	후면 트렁크 IONIQ5 글자 엠블럼	6,050	엠블렘-IONIQ
86305N1000	디올뉴그랜져 GN7 전면 무광 은색 플랫 H로고 엠블럼	10,230	심볼마크－H
86305N1020	디올뉴그랜져 GN7 전면 무광 블랙잉크 H로고 엠블럼	10,230	심볼마크－H
32825T1200	GV60,70,80 브레이크 페달 (스포츠 알로이 페달)	4,510	패드－페달
32825D9000	G80 브레이크 페달(크롬 패드)	3,630	패드－페달
328252P000	브레이크 페달(크롬 패드) (오토용)	3,520	패드－페달
3282517010	브레이크 페달(크롬 패드)	2,420	패드－페달
1022510003	너트－셀프 록킹 (어디에 쓰일까요?)	110	너트－셀프 록킹
878172H000AS	러버 씰 (어디에 쓰일까요?)	2,860	러버 씰 [출처] 아이오닉5 DIY 순정 부품번호(품번) 정리 (Rev.1) (★ 아이오닉 공식 동호회 [아이오닉 멤버스] 아이오닉 5 6 7 ) \| 작성자 천안Q DIM
